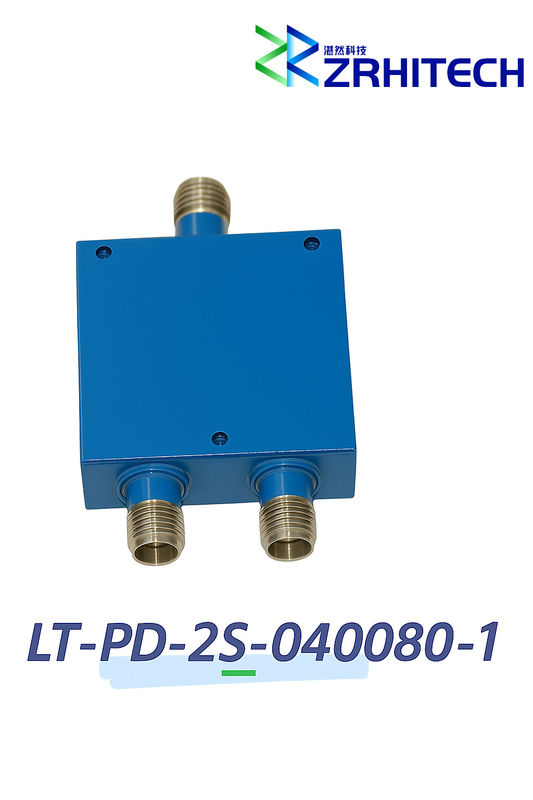

4 do 8 GHz 20 Watt LT-PD serii 2-stronny podzielnik mocy

Name: 4 do 8 GHz 20 Watt LT-PD serii 2-stronny podzielnik mocy
Brand: Sichuan ZR Hi-Tech Ltd.
SKU: LT-PD-2S-040080-1
Availability: InStock

Nazwa marki:	ZR Hi-tech
Numer modelu:	LT-PD-2S-040080-1
MOQ:	1
Delivery Time:	4 weeks
Warunki płatności:	D/A,D/P,T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

CHINA

Dokument:

Broszura produktu w wersji PDF

Packaging Details:

carton packing

Podkreślić:

4 do 8 GHz Power Divider

20 Watt Power Divider

8 GHz Power Divider

Opis produktu

4 do 8 GHz 20 wat

Szybki przegląd

Dwustronna dzielnik zasilający z projektowaniem linii paski
Zakres częstotliwości: od 4 do 8 GHz
Maksymalna obsługa mocy: 20 watów
Temperatura robocza: -40 ℃ do +70 ℃
Utrata wstawiania: <1,0 dB
Izolacja:> 20 dB
Zgodność: CE, Rohs, zasięg
1 rok gwarancji

Opis produktu

LT-PD-2S-040080-1 to wysokowydajny 2-kierunkowy dzielnik mocy działający od 4 do 8 GHz. Przy maksymalnej obsłudze energetycznej 20 watów (CW) ma 0,5 dB maksymalnej utraty wstawienia i minimalnej izolacji 20 dB. Jednostka wykorzystuje złącza SMA-Female i jest zgodne ze standardami środowiskowymi REACH i ROHS.

Specyfikacje techniczne

Parametr	Specyfikacja	Warunki
Numer części	LT-PD-2S-040080-1
Zakres częstotliwości	4 do 8 GHz
Impedancja	50 omów
Wejście VSWR	1.3: 1 Max.
Wyjście VSWR	1.3: 1 Max.
Utrata wstawiania	0,5 dB Max.	Z wyłączeniem nominalnej utraty rozdzielacza 3,0dB
Izolacja	20 dB min.
Równowaga amplitudy	0,4 dB Max.
Bilans fazowy	6 stopni Max.
Moc wejściowa	20 kW
Złącza	SMA-Female
Wymiary	45,5 × 25,4 × 10 mm

Uwaga: Niestandardowe specyfikacje dostępne na żądanie.

Rysunek zarysowy
