10MHz-150MHz TCXO Oscylator 16mhz Mały pakiet Wysokiej Precyzji Satelita

10MHz-150MHz TCXO Oscylator 16mhz Mały pakiet Wysokiej Precyzji Satelita

Nazwa marki:	ZR Hi-Tech
Numer modelu:	LT-CR-TC-16M-2020
MOQ:	1
Delivery Time:	4 tygodnie
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Dokument:

Nazwa produktu:

Seria LT-CR, oscylator kwarcowy sterowany napięciem i kompensacją temperatury

Zastosowanie:

Łączność satelitarna, wojskowy sprzęt komunikacyjny, stacja bazowa, sprzęt testowo-pomiarowy

Cechy:

Trójstopniowy oscylator kwarcowy z temperaturą dzwonu, opcjonalna funkcja sterowania trójstanowego,

Materiał:

Aluminium

temperatury:

±0,3 ppm~±2 ppm

Zakres częstotliwości:

10MHz~150MHz

napięcie:

Opcja 3,3 V~﹢5 V

Kolor:

srebra

Szczegóły pakowania:

Opakowanie kartonowe

Podkreślić:

tcxo oscylator 16mhz

Oscylator TCXO 150 MHz

Oscylator TCXO 10 MHz

Opis produktu

10MHz-150MHz TCXO Oscylator 16MHz Mały pakiet Wysokiej Precyzji Satelita

Atrybuty produktu

Atrybut	Wartość
Nazwa produktu	Oscylator kryształowy z kompensacją temperatury i napięciem seryjnego LT-CR
Zastosowanie	Komunikacja satelitarna, sprzęt komunikacyjny wojskowy, stacja bazowa, sprzęt testowy i pomiarowy
Cechy	Trzystopniowy oscylator kryształowy temperatury dzwonka, opcjonalna funkcja sterowania trzema stanami, wysoka precyzja, niski poziom hałasu fazowego, dostępne są produkty przeciwprężne, przeciwprężne > 30000g
Materiał	Aluminiowe
Temperatura	± 0,3 ppm ~ ± 2 ppm
Zakres częstotliwości	10MHz~150MHz
napięcie	3Opcja.3V~+5V
Kolor	Srebro

Opis produktu

Oscylator krystaliczny o napięciu kontrolowanym przez kompensację temperatury w serii LT-CR o częstotliwości 10 MHz do 150 MHz

Szybki szczegół

Obudowa z aluminium
Opcje VDD +3,3V~+5V
-55°C~85°C
Małe opakowanie
Wysoka precyzja
Niskie hałasy fazowe
Opcjonalna funkcja sterowania trzema stanami
Poziom wzrostu ≤ 90 dBm
Zgodność z CE, RoHS, REACH
1 rok gwarancji

LT-CR-TC-16M-2020 jest najnowszym dodatkiem do linii TCXO firmy ZR. Standardowa część oferuje bardzo ciasną stabilność ± 0,3 ppm ~ ± 2 ppm w temperaturze od -55 ° C do + 85 ° C w zakresie napięcia zasilania + 3,3 V ~ + 5 V.LT-CR wykorzystuje wysoki współczynnik odświeżania, lub współczynnik kalibracji częstotliwości, aby utrzymać linijną częstotliwość wyjścia podczas kompensacji temperatury.Węzły o pojemności 1000 sztuk sprawiają, że te elementy są idealne do łączności satelitarnej., wojskowy sprzęt komunikacyjny, stacja bazowa, sprzęt badawczo-pomiarowy.

Specyfikacje

Charakterystyka elektryczna/optyczna (Ta=25°C±3°C)

Pozycje	Specyfikacja	Warunki
Numer części	LT-CR-TC-16M-2020
Zakres częstotliwości	16M, 10MHz ~ 150MHz
napięcie robocze ((VDD)	+3,3V~+5V
Temperatura pracy	-55°C~85°C
Stabilność częstotliwości i temperatura	± 0,3 ppm ~ ± 2 ppm	W stosunku do częstotliwości @25°C
Tolerancja częstotliwości	≤ ± 1 ppm	@25°C±1°C
Forma fali wyjściowej	C:CMOSX:Odcięta fala sinus
Obciążenie wyjściowe	50Ω
Harmoniczny	≤ 30 dBc
Suprious	≤ 90 dBc
Moc wyjściowa	8dBm~10dBm
Hałas fazowy	-145dBc/Hz@1kHz -155dBc/Hz@10kHz -155dBc/Hz@100kHz	100 MHz typowe
Wymiar	20 × 20 × 10,5 mm

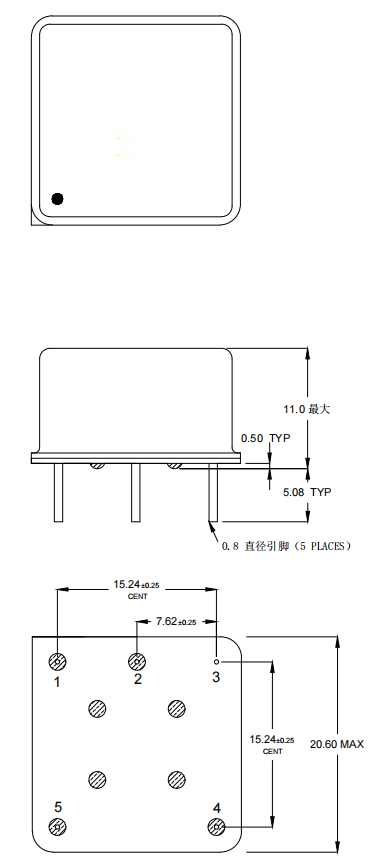

Rysunek zarysu (jednostka: mm)

Technical drawing of LT-CR-TC-16M-2020 oscillator showing dimensions 20×20×10.5mm
